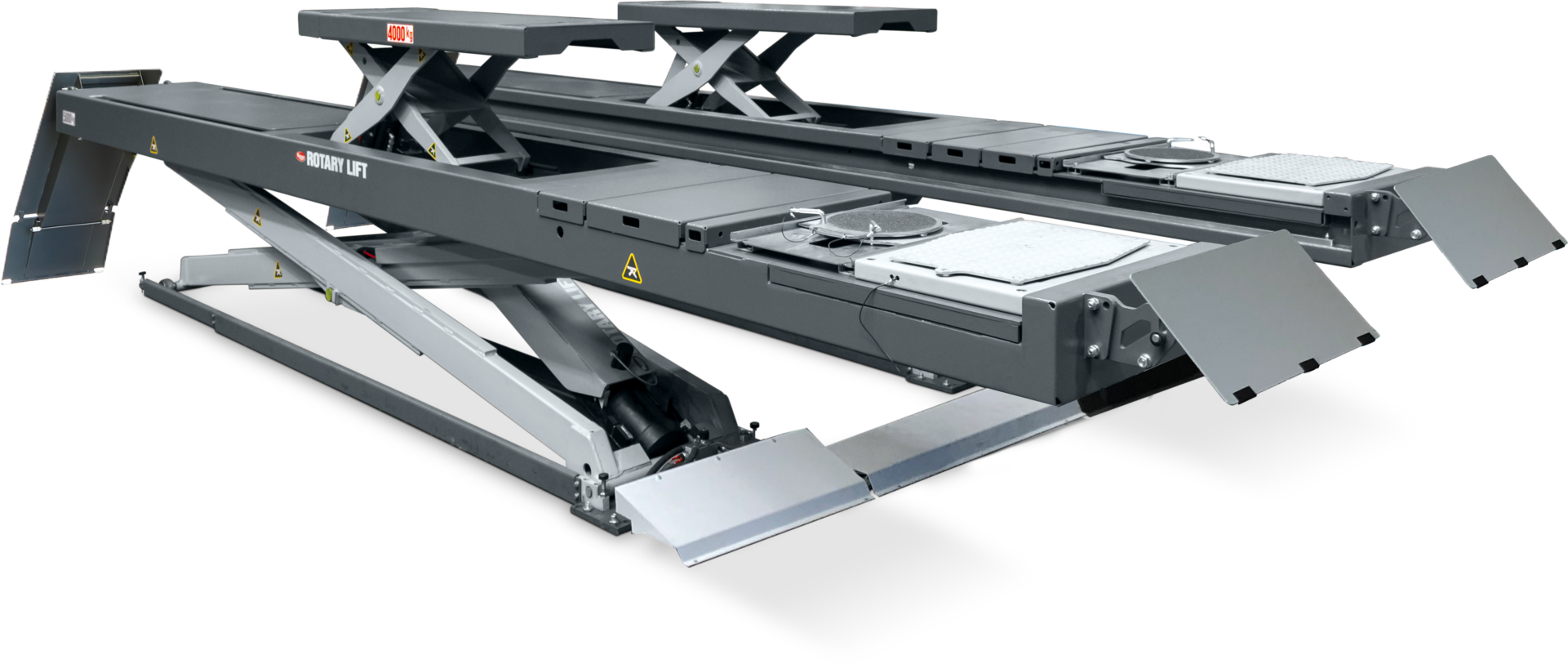

Plateforme de pont élévateur à ciseaux S42NAK46CAT-I

4,2 t, électrohydraulique, incl. kit d’alignement des roues, longueur de plateforme 4600 mm, sous le sol

MPN: ROT.S4246.193100
GTIN (EAN): 5063084193100
Category:
Tags: ,

Share on:

Description

Les ponts élévateurs à ciseaux de la série S42 sont d’excellents systèmes élévateurs polyvalents pour la zone de réception, les activités de géométrie des roues, les postes de travail de diagnostic (systèmes d’assistance) et le service de réparation. Selon le domaine d’application, la série S42 est disponible en quatre versions de base, ainsi qu’en version encastrée et hors sol (rampes supplémentaires requises, voir les accessoires).

  • Protection contre la corrosion parfaite – peinture cataphorétique (CAT) plus revêtement en poudre en série
  • Convient aux voitures de tourisme et aux fourgonnettes
  • Capacité de levage de 4,2 t avec une longueur de chemin utilisable de 4600 mm
  • Des évidements intégrés avec des supports en acier inoxydable dans la surface de conduite permettent l’utilisa-tion d’un plateau tournant et d’un détecteur de jeu PD8.

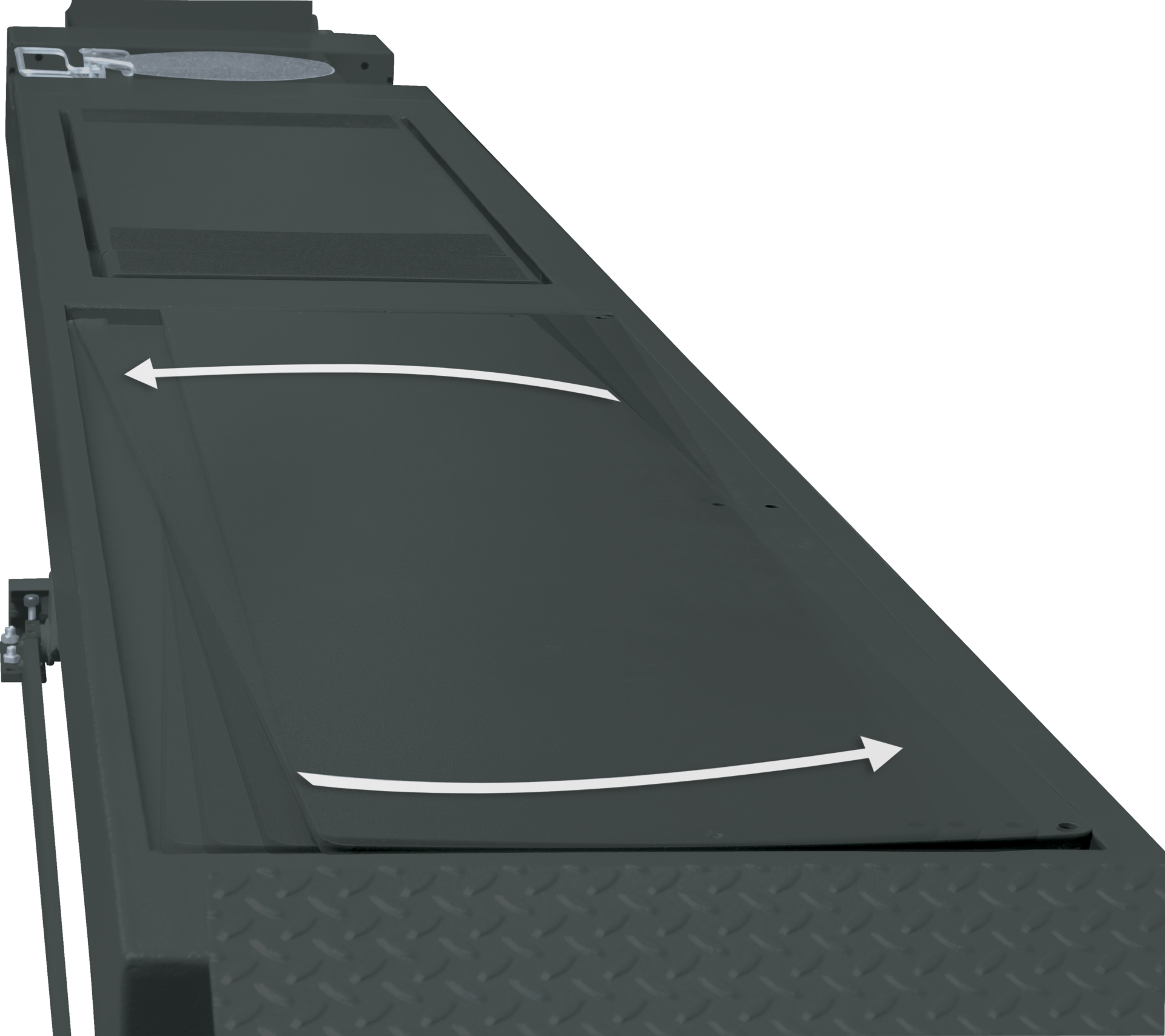

  • Les billes en plastique robustes des plaques coulissantes verrouillables pneumatiquement permettent un fonctionnement fiable et régulier, et assurent une longue durée de vie.

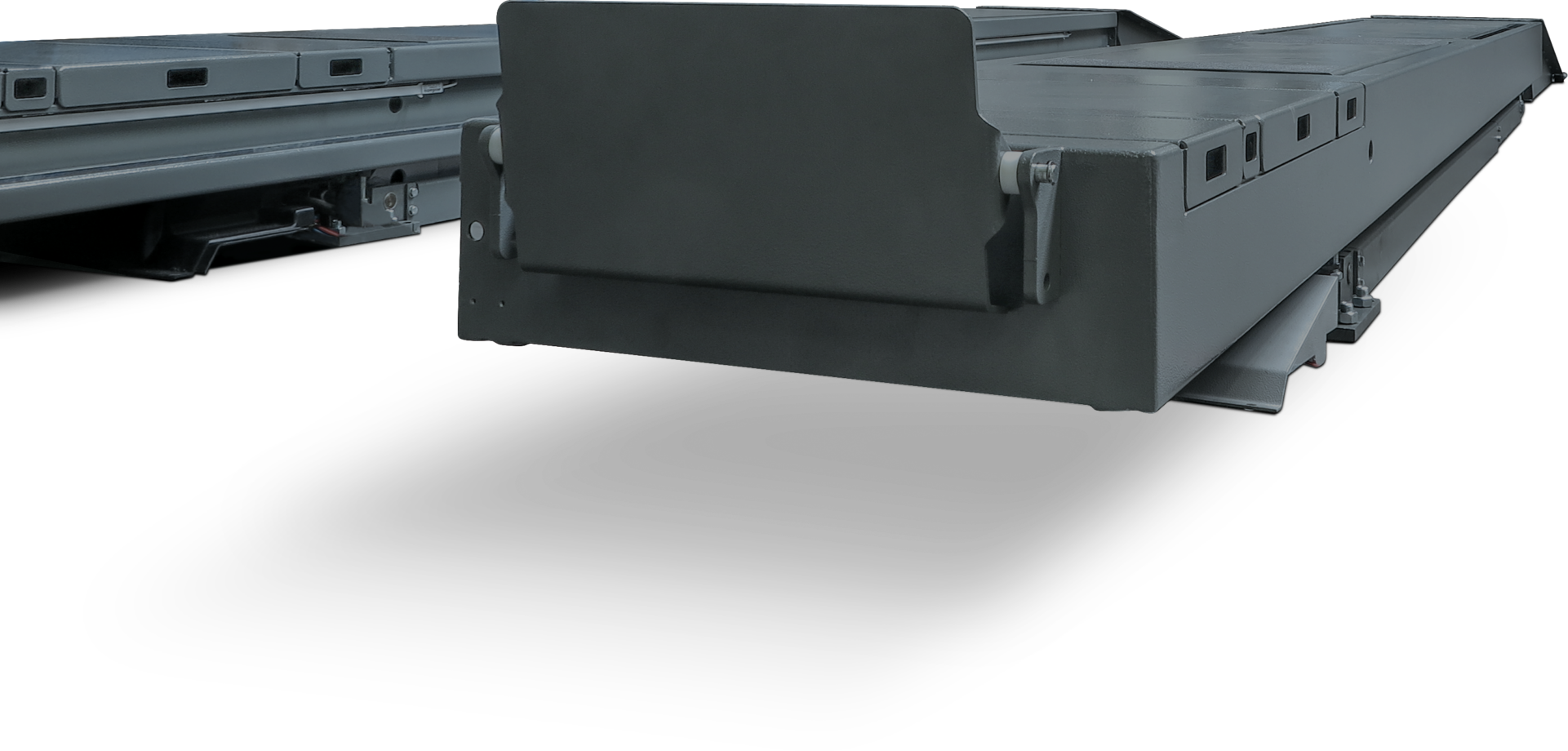

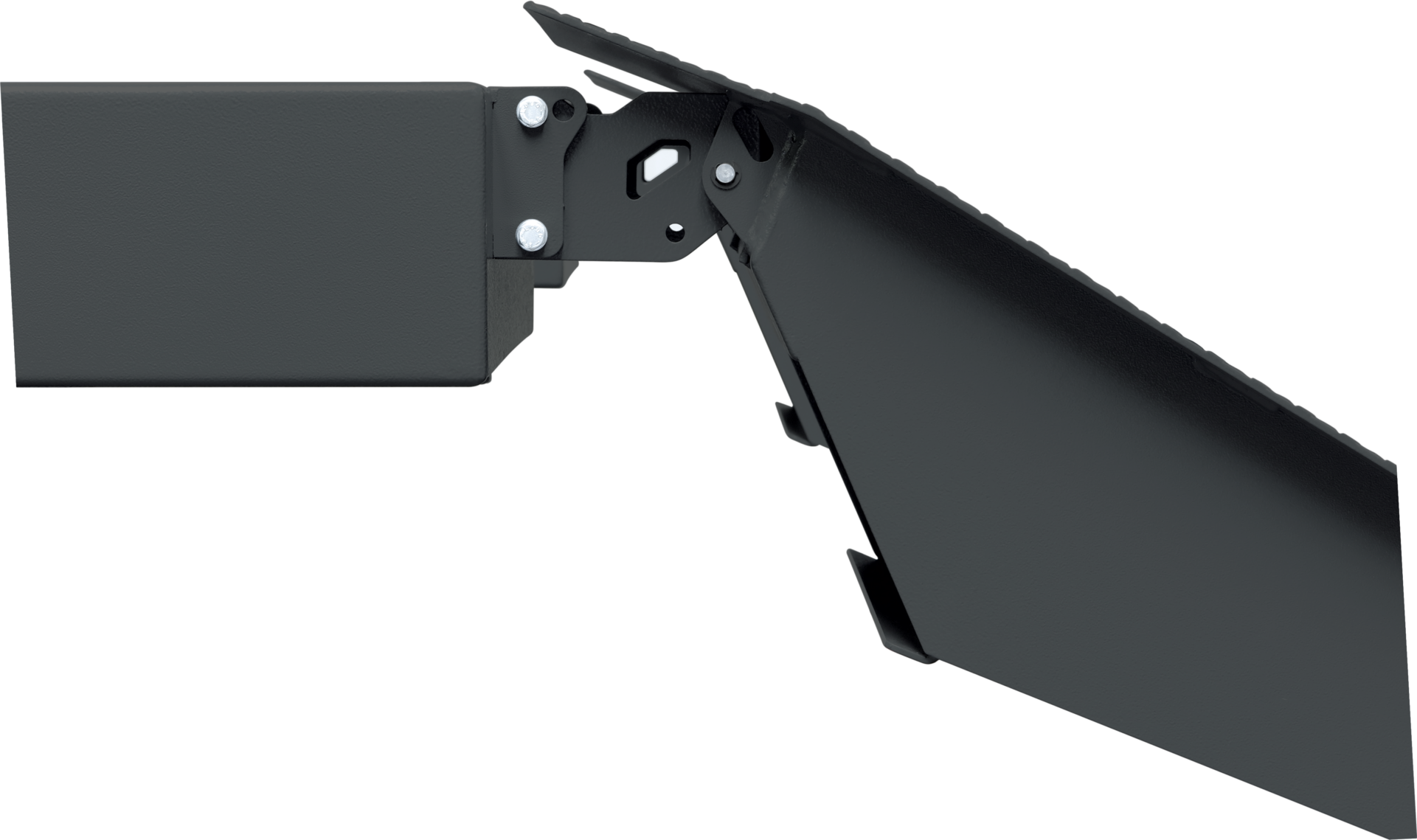

  • Protections anti-recul bien conçues permettant l’utilisation de toute la longueur de rampe.

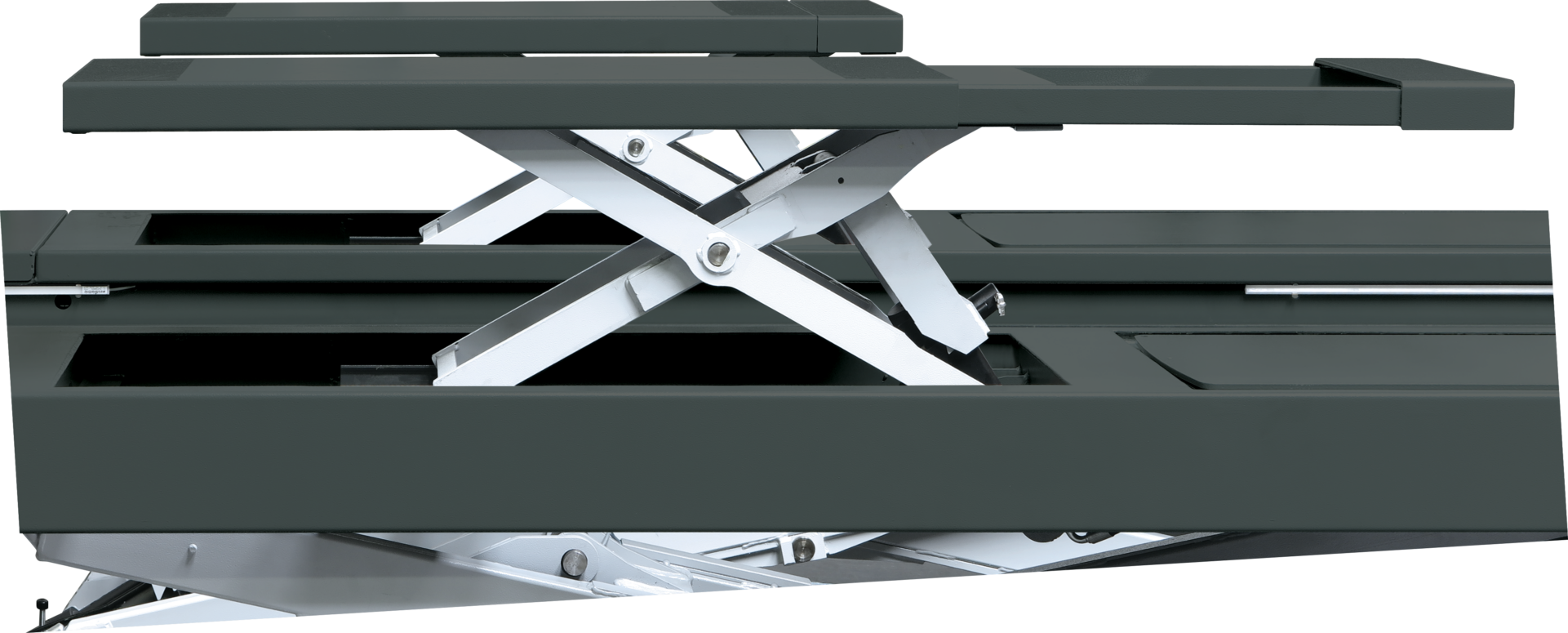

  • Afin de pouvoir accueillir la majorité des véhicules de petites et grandes dimensions, le pont élévateur sans roues de tous les modèles LT est équipé d’une extension de plateforme extractible et continue.

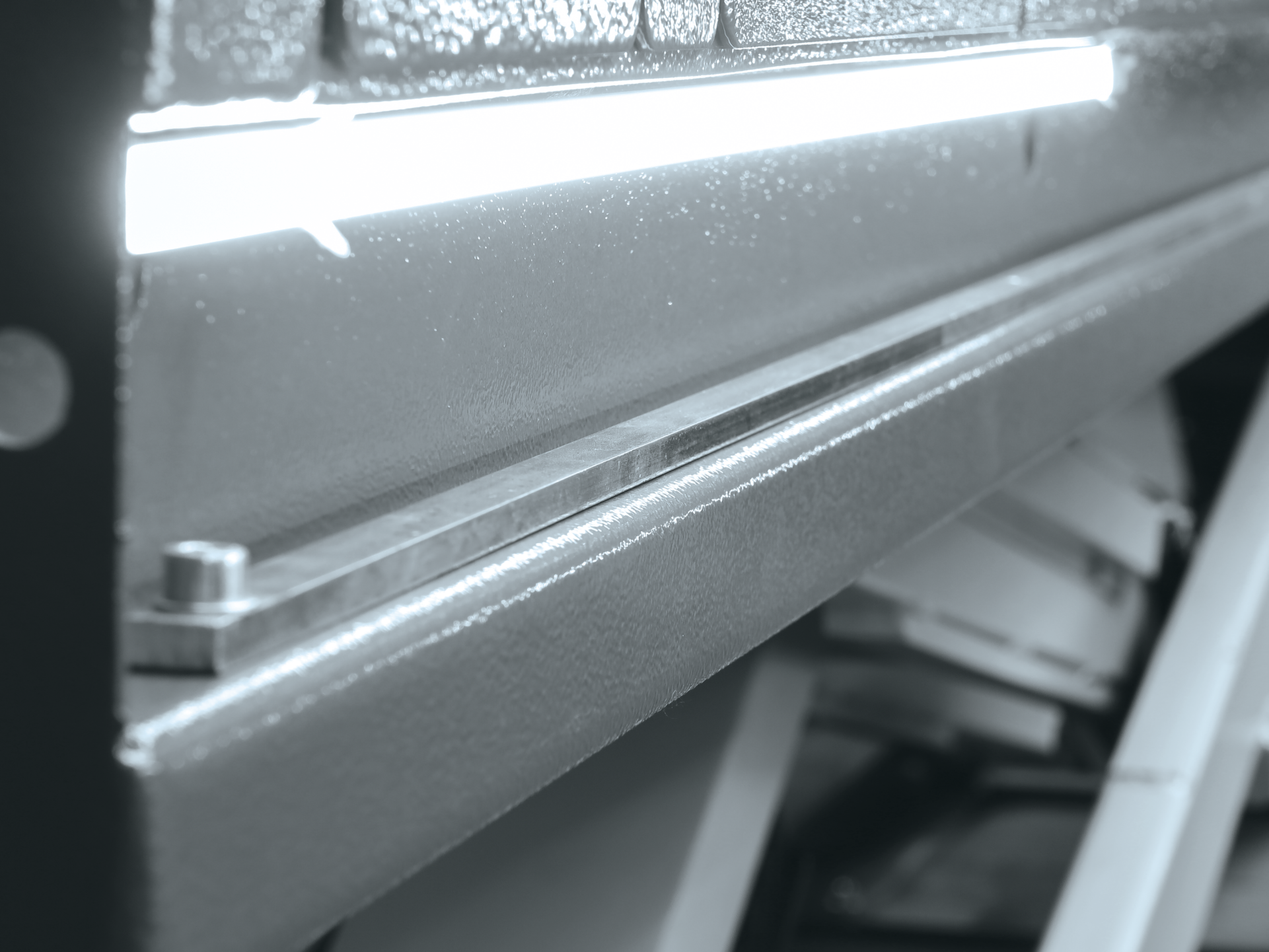

  • Un rail de roulement galvanisé est prévu pour l’utilisation d’un système de levage d’essieux supplémentaire.
  • La chemin de niveau permet une utilisation dans la zone de réglage des phares (pas avec détecteur de jeu en option).
  • La butée au norme CE permet de protéger les pieds sans déflecteur de protection et garantit une installation facile au niveau du sol.
  • Protection contre la corrosion parfaite – peinture cataphorétique (CAT) plus revêtement en poudre en série.
  • Le système entièrement hydraulique avec ventilation automatique intégrée en position « 0 » garantit un fonctionnement fiable.
  • Les vérins principaux sont équipés d’un système d’abaissement pneumatiquement non verrouillable. La sangle à cliquet est vissée et réglable via des vis. Cela garantit un alignement précis des roues.
  • Les boutons-poussoirs durables permettent un fonctionnement sécurisé de la plateforme de levage.
  • Un espace de stockage pratique et intégré est prévu pour les tablettes ou les documents. Il peut également parfaitement être utilisé comme support d’écriture.
  • Le panneau de commande est équipé d’une unité hydraulique pré-assemblée en usine et reliée à la plateforme élévatrice. Cette unité hydraulique contribue de manière significative à réduire les frais d’installation. Elle peut être placée à gauche ou à droite.
  • Les roulements de sol sont connectés à un châssis robuste, ce qui facilite la bonne installation de la plateforme élévatrice.

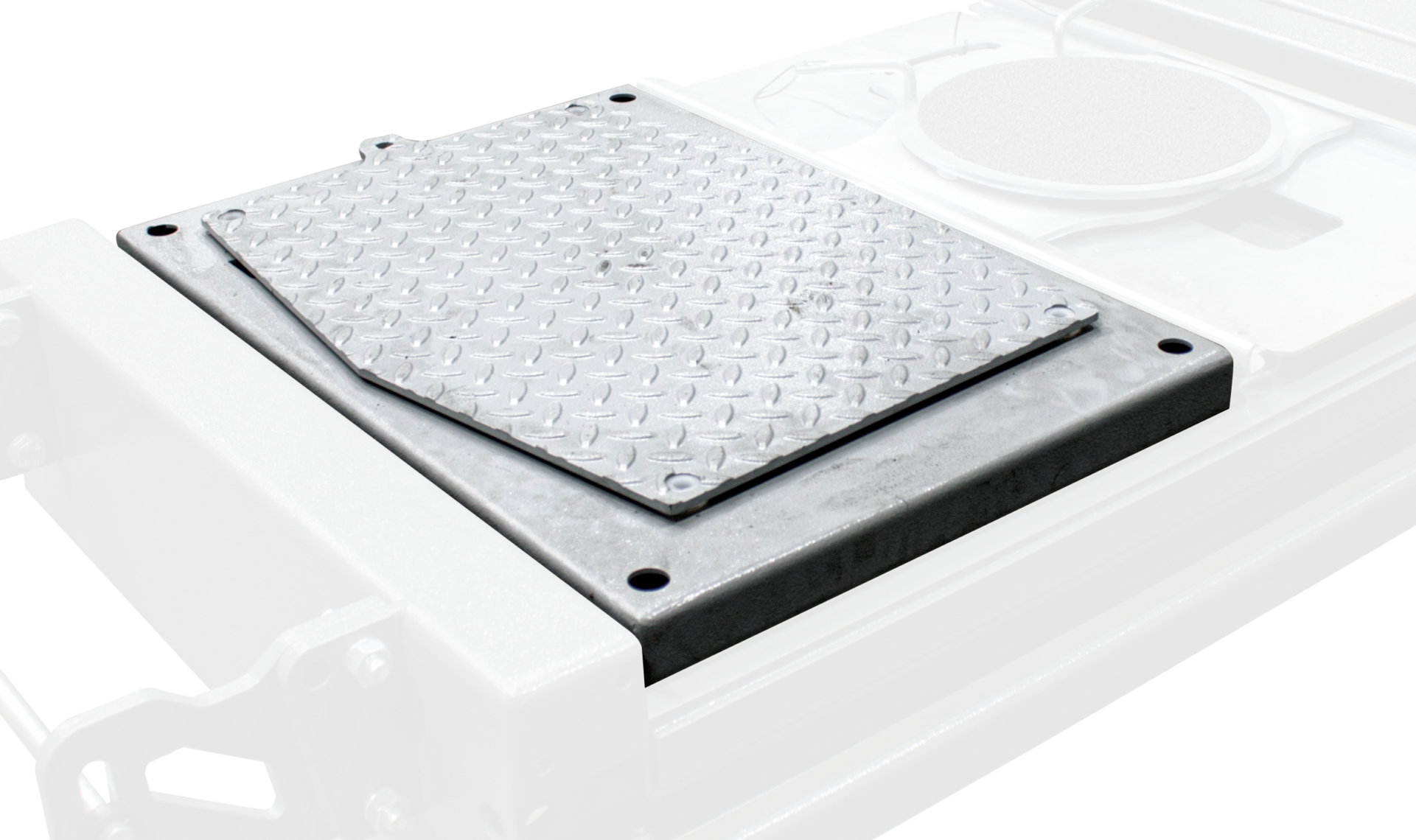

  • Un détecteur de jeu hydraulique peut être installé dans toutes les versions : il est monté en position avant de l’évidement pour plaque rotative (en usine/ne peut pas être installé ultérieurement). Le détecteur de jeu est conforme aux exigences réglementaires européennes (et autrichiennes).

Modèles hors sol disponibles en conjonction avec le kit hors sol S42 (longueur totale: 6330 mm)

Médias

Produits similaires

Accessoires

Données techniques

CaractéristiquesPlateforme de pont élévateur à ciseaux S42NAK46CAT-IPlateforme de pont élévateur à ciseaux S42NAK46CAT-IPont élévateur à ciseaux S50LT-55CAT-IPont élévateur à ciseaux S50LT-55CAT-IPont élévateur à ciseaux S50LTAK-55CAT-IPont élévateur à ciseaux S50LTAK-55CAT-IPont élévateur à ciseaux S50LTAK-55CAT-PD8-IPont élévateur à ciseaux S50LTAK-55CAT-PD8-IPont élévateur à ciseaux S42LTAK42CAT-IPont élévateur à ciseaux S42LTAK42CAT-IPont élévateur à ciseaux S42LT42CAT-PD8-IPont élévateur à ciseaux S42LT42CAT-PD8-I
Modèle d'élévateur à ciseauxCiseaux avec les rampesCiseaux avec les rampesCiseaux avec les rampesCiseaux avec les rampesCiseaux avec les rampesCiseaux avec les rampes
Entraînementélectrohydrauliqueélectrohydrauliqueélectrohydrauliqueélectrohydrauliqueélectrohydrauliqueélectrohydraulique
Type d'installationposéposéposéposéposéposé
Capacité de chargement4200kg5000kg5000kg5000kg4200kg4200kg
Hauteur d'élévation max.2070mm2100mm2100mm2100mm2100mm2100mm
Hauteur de levage maximum au niveau du sol1805mm1805mm1805mm1805mm1805mm1805mm
Temps d'élévation47s47s47s47s47s47s
Temps d’abaissement40s40s40s40s40s40s
Détecteur de jeupas possiblepas possiblepas possiblestandardpas possiblepas possible
Hauteur de passage270mm295mm295mm295mm295mm295mm
Revêtement de surfaceRevêtement par poudreRevêtement par poudreRevêtement par poudreRevêtement par poudreRevêtement par poudreRevêtement par poudre
Protection contre la corrosionRevêtement d’électrodéposition cathodique (CEC)Revêtement d’électrodéposition cathodique (CEC)Revêtement d’électrodéposition cathodique (CEC)Revêtement d’électrodéposition cathodique (CEC)Revêtement d’électrodéposition cathodique (CEC)Revêtement d’électrodéposition cathodique (CEC)
Géométrie des rouesstandardpas possiblestandardstandardstandardpas possible
Longueur de la plateforme4600mm5500mm5500mm5500mm4200mm4200mm
Largeur de la plateforme615mm650mm650mm650mm615mm615mm
Élévateur de roue librepas possiblestandardstandardstandardstandardstandard
Puissance d’entraînement2,6kW3,5kW3,5kW3,5kW3,5kW2,6kW
Raccordement électrique400 V | 50 – 60 Hz400 V | 50 – 60 Hz400 V | 50 – 60 Hz400 V | 50 – 60 Hz400 V | 50 – 60 Hz400 V | 50 – 60 Hz
Longueur5421mm5965mm5965mm5965mm5030mm5030mm
Largeur2130mm2200mm2200mm2200mm2130mm2130mm
Profondeur d'installation270mm295mm295mm295mm300mm300mm
